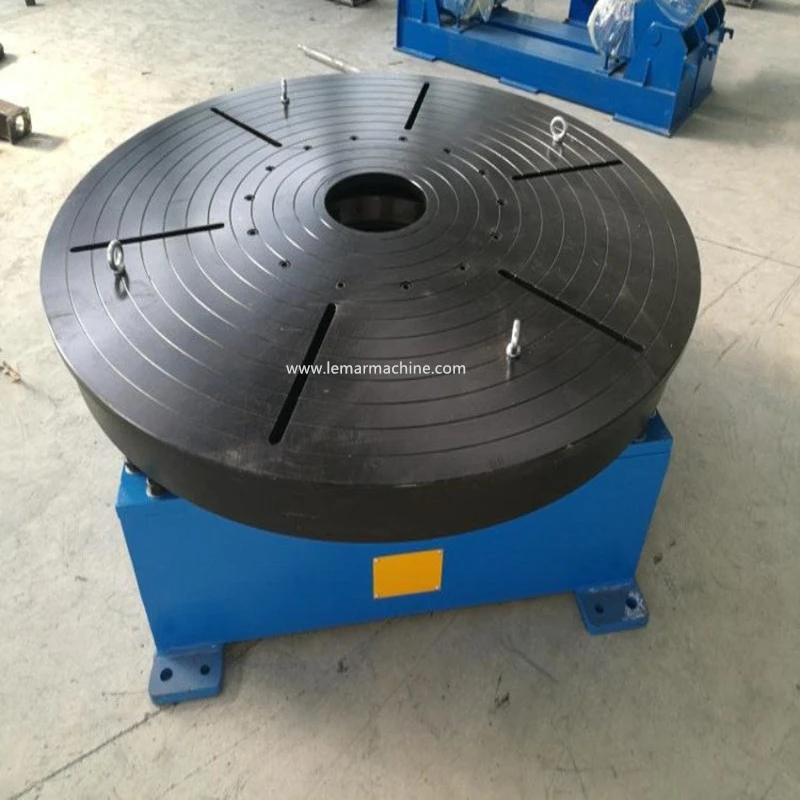

القرص الدوار لتحديد موضع اللحام عبارة عن آلة لحام تقوم بتدوير اللحام حول محور رأسي أو محور مائل. يمكن تشغيل أي أنابيب تحتاج إلى التدوير على طاولة اللحام الدوارة، والتي يمكن استخدامها مع الروبوتات لإنتاج دفعات أكبر من قطع عمل المنتج.
الميزات الهيكلية:
طاولة العمل السميكة تجعل طاولة الدوران الدوارة صلبة للغاية ولا تتشوه بسهولة، وهي مجهزة بفتحات لتركيبات التثبيت.
ابدأ اللحام المحيطي بدرجة 360-بنقرة واحدة، ويمكن تعديل السرعة
تستخدم طاولة تحديد موضع اللحام Benchtop دعم الدوران عالي الجودة والكفاءة العالية والدقة الجيدة.
تعتمد الطاولة السطحية معالجة اللوحة الكاملة، وهو أكثر ملاءمة عند تثبيت ظرف اللحام.
يمكن استخدام طاولات تحديد موضع اللحام ذات السرعة المتغيرة في اللحام اليدوي واللحام الأوتوماتيكي.
مواصفة:
| نموذج | بي دبليو جي -1 | بي دبليو جي -2 | بي دبليو جي -3 | بي دبليو جي -5 | بي دبليو جي -10 | بي دبليو جي -20 | بي دبليو جي -30 |
| تحميل الوزن | 1000 كجم | 2000 كجم | 3000 كجم | 5000 كجم | 10000 كجم | 20000 كجم | 30000 كجم |
| قطر القرص الدوار | 1000 ملم | 1200 ملم | 1400 ملم | 1600 ملم | 1800 ملم | 2000 ملم | 2200 ملم |
| سرعة دوران القرص الدوار | 0.1-1دورة في الدقيقة | 0.1-1دورة في الدقيقة | 0.1-1دورة في الدقيقة | 0.05-0.5 دورة في الدقيقة | 0.05-0.5 دورة في الدقيقة | 0.04-0.4 دورة في الدقيقة | 0.04-0.4 دورة في الدقيقة |
| تدوير المحرك | 0.37 كيلو وات | 0.55 كيلوواط | 0.75 كيلو وات | 1.1 كيلو واط | 1.5 كيلو واط | 3 كيلو واط | 4 كيلو واط |
| الانحراف | 200 ملم | 250 ملم | 300 ملم | 300 ملم | 300 ملم | 300 ملم | 300 ملم |
| ارتفاع القرص الدوار | 415 ملم | 415 ملم | 515 ملم | 520 ملم | 600 ملم | 700 ملم | 750 ملم |
