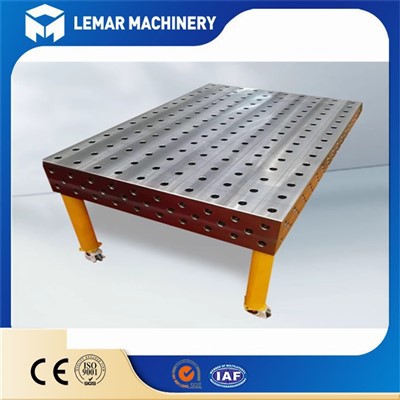

طاولة تركيبات اللحام للهيكل الصلب

سير العمل النموذجي
1. تصميم العمليات والتركيبات:
◦ تحليل رسومات المنتج لتحديد تسلسل التجميع وتسلسل اللحام وتفاوتات التحكم الرئيسية.
◦ تصميم الهيكل العام للتركيبة، ونظام تحديد الموضع، ونقاط التثبيت، ومقدار مقاومة التشوه-.
◦ استكمال الرسومات الهندسية التفصيلية والتصنيع.
2. تركيب ومعايرة المباراة:
◦ قم بتثبيت جسم التركيب على طاولة تركيبات اللحام في ورشة العمل.
◦ استخدم أدوات عالية الدقة-مثل المحطات الإجمالية وأجهزة التتبع بالليزر لإجراء المعايرة النهائية وضبط جميع بيانات تحديد المواقع.
3. تجميع الشغل:
◦ استخدم رافعة لرفع المكونات الرئيسية (مثل العوارض الرئيسية والألواح الطرفية) واتكئها على وحدات تحديد المواقع.
◦ تركيب المكونات الثانوية (المقويات، لوحات التوصيل).
◦ قم بتنشيط آليات التثبيت الهيدروليكية أو اليدوية لتثبيت جميع الأجزاء بإحكام، وقد يتم تطبيق -التشوه المسبق.
4. اللحام والمراقبة:
◦ يقوم عمال اللحام بإجراء اللحام على الجهاز وفقًا للتسلسل المحدد مسبقًا.
◦ يمكن مراقبة التغييرات في الأبعاد الرئيسية أثناء العملية.
5. فك وإزالة الشغل:
◦ بعد اكتمال اللحام وتبريده، قم بتحرير كافة آليات التثبيت.
◦ بسبب تحرير قيود التثبيت، سيكون لقطعة الشغل ارتداد طفيف، ولكن تم التحكم في التشوه ضمن النطاق المسموح به.
◦ ارفع المنتج النهائي لإجراء عمليات الفحص اللاحقة (مثل فحص البعد النهائي، والاختبارات غير المدمرة).
6. صيانة التركيبات: تنظيف خبث اللحام وتناثره، والتحقق من تآكل عناصر تحديد المواقع، والاستعداد لدورة الإنتاج التالية.

مجالات التطبيق الرئيسية
• المباني-عالية الارتفاع وفائقة الارتفاع-: أعمدة فولاذية ذات أنابيب أساسية، ودعامات ضخمة، وعقد طبقات النقل.
• المنشآت الصناعية الكبيرة: يتم استخدام طاولة تركيبات اللحام في الهياكل الفولاذية لمحطات الطاقة، ورفوف الأنابيب البتروكيماوية، وإطارات الأفران العالية في مصانع المعادن.
• هندسة الجسور: العوارض الصندوقية، الأضلاع الفولاذية، قطاعات أبراج الجسور.
• الهندسة البحرية: سترات المنصات البحرية، وبراميل أبراج طاقة الرياح.
• المعدات الخاصة: العوارض الرئيسية للرافعات، وقذائف أوعية الضغط الكبيرة.
