وصف المنتجات
يعد Wuxi Lemar هو الخيار الأفضل إذا كنت تبحث عن منتج متمرس لجهاز خط تصنيع الهياكل الفولاذية بالكامل. نحن لا نروج فقط لآلة اللحام بالقوس المغمور، ولكن أيضًا لآلة قطع البلازما CNC، وآلة تجميع الفلنجة والويب، وآلة استقامة الفلنجة ، آلة طحن الوجه النهائي الخ.

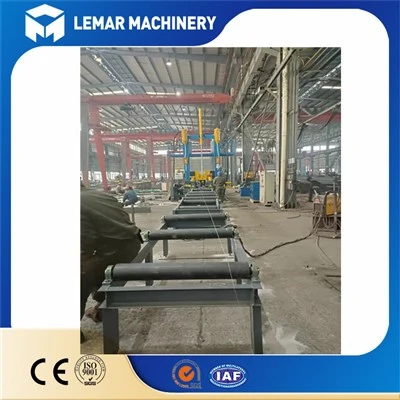

آلة لحام القوس المغمور الأوتوماتيكية من النوع القنطري الفولاذي على شكل H هي عبارة عن معدات لحام فولاذية على شكل H تم تطويرها بشكل مستقل من قبل شركتنا بناءً على احتياجات السوق. هذه الآلة تستخدم بشكل رئيسي في اللحام القوسي المغمور للفولاذ على شكل H. إنها تتمتع بدرجة عالية من أتمتة اللحام وسهلة التشغيل.
ميزة المنتجات
يتمتع رأس الماكينة بوظائف مثل الرفع الرأسي وتعديل الزاوية (0~180 درجة)
يتم التحكم في حركة القنطرية بواسطة محول التردد ويتم تشغيلها بواسطة محرك AC لتحقيق تنظيم السرعة بدون خطوات. تم دمج التحكم في الحركة الميكانيكية والتحكم في قوة اللحام في التصميم لسهولة التشغيل.
يمكن اختيار عملية اللحام بقوس فردي بسلك واحد، أو قوس فردي بسلك مزدوج أو قوس مزدوج بسلك مزدوج وفقًا لمتطلبات عملية اللحام الخاصة بالمستخدم.
عرض السكك الحديدية 5 م
الطول 18 م
24 كجم/م2 السكك الحديدية
شوط اللحام الفعال هو 15 م
متاح لشعاع H/شعاع الصندوق/شعاع متقاطع
عرض شفة العارضة H 140-800مم
شعاع H ارتفاع الويب 160-2000ملم
مقاس عارضة الصندوق 300*300-1200*1200 مم
تدوير 360 درجة وتعويم إطار توجيه القوس
تمت إضافة فصل الزنبرك لضمان أن 4 عجلات توجيه يمكنها ضغط الشعاع لتجنب التشوه عند اللحام
محركات التيار المتردد وتنظيم السرعة بدون خطوات
سلك واحد بقوس واحد
سلك مزدوج القوس المزدوج
نطاق توريد المنتج
اسم | الكمية | ملاحظات |
الجسم الرئيسي | 1 مجموعة | بما في ذلك القنطرية، وآلية المشي، وآلية لوح التزلج، وإطار بكرة سلك اللحام |
ذراع اللحام وآلية التتبع | 2 مجموعات | بما في ذلك آلية عجلة توجيه المسار وذراع اللحام |
جهاز توجيه القوس الفولاذي على شكل H | 2 مجموعات | بما في ذلك إطار التوجيه القوسي، وآلية الضبط اليدوي لمسدس اللحام، وملحقات تغذية الإطار والأسلاك |
إطار قوس توجيه شعاع الصندوق | 2 مجموعات | |
قوة اللحام | 2 مجموعات | تشنغدو تشنتشونغ MZ160٪7b٪7b0٪7d٪7d٪2fMZE1250 مزدوجقوسمزدوجمزود طاقة القوس المغمور بالسلك، صندوق التحكم، الرأس القياسي، آلية تغذية الأسلاك |
نظام التحكم الكهربائي | 1 مجموعة | بما في ذلك صندوق التحكم الكهربائي، وصندوق التشغيل، وعاكس التيار المتردد، وما إلى ذلك. |
نظام خطوط الأنابيب | 1 مجموعة | بما في ذلك عربة الكابلات وكابل اللحام |
نظام استرداد التدفق | 2 مجموعات | تحتوي على آلة استرداد التدفق 50 كجم، دلو الفصل، قادوس التدفق، أنبوب نقل استرداد التدفق |
دليل المستخدم | حاسب شخصي 1 | |
الرسم التخطيطي الكهربائي | حاسب شخصي 1 | |
المخطط الأساسي للمعدات | حاسب شخصي 1 | |
قائمة التعبئة | حاسب شخصي 1 | |
شهادة المطابقة | حاسب شخصي 1 |
